SEZ-SMI
Antrieb für Zip-Screens zur Gebäudeautomation mit Bus-Technik

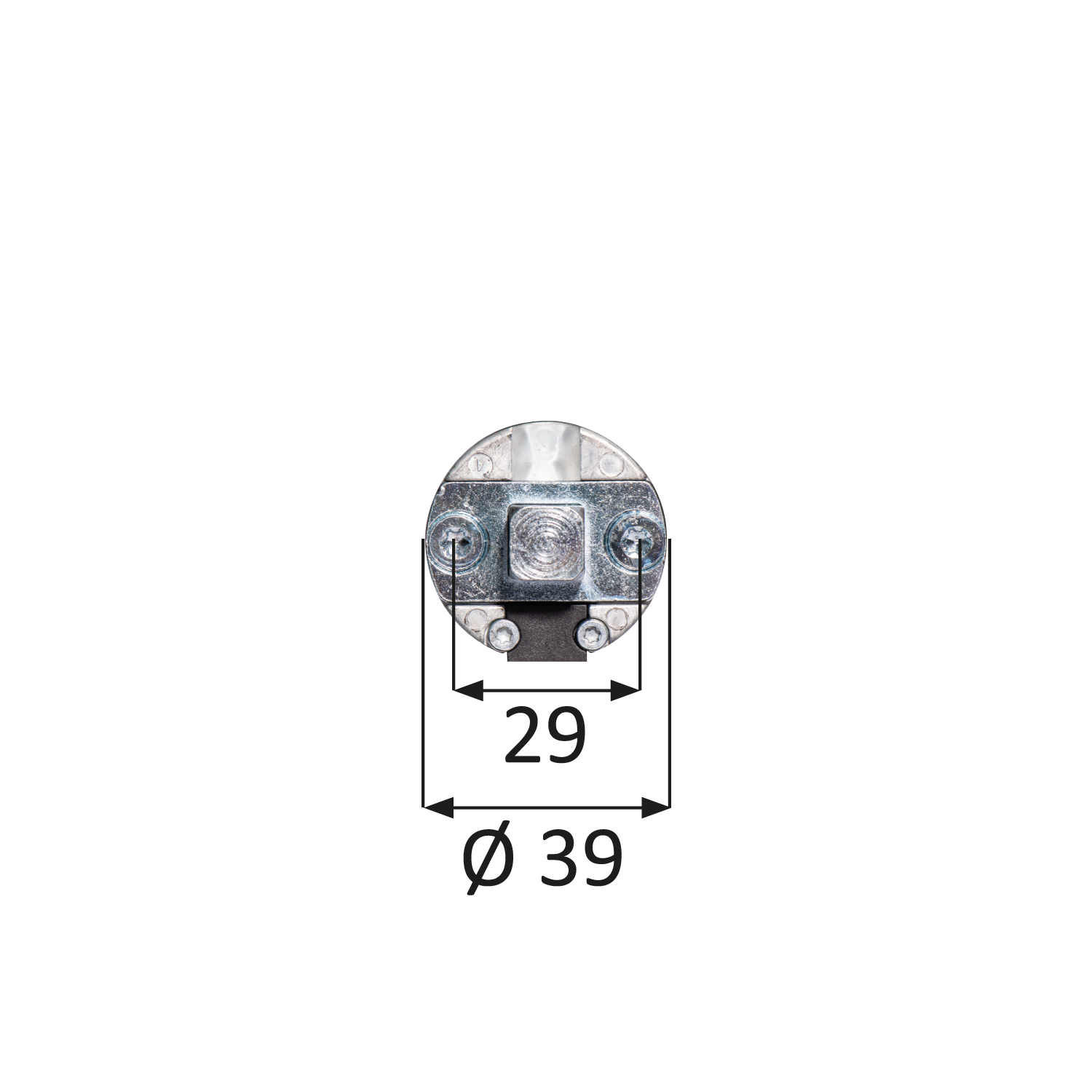

SEZ-SMI, BR 1

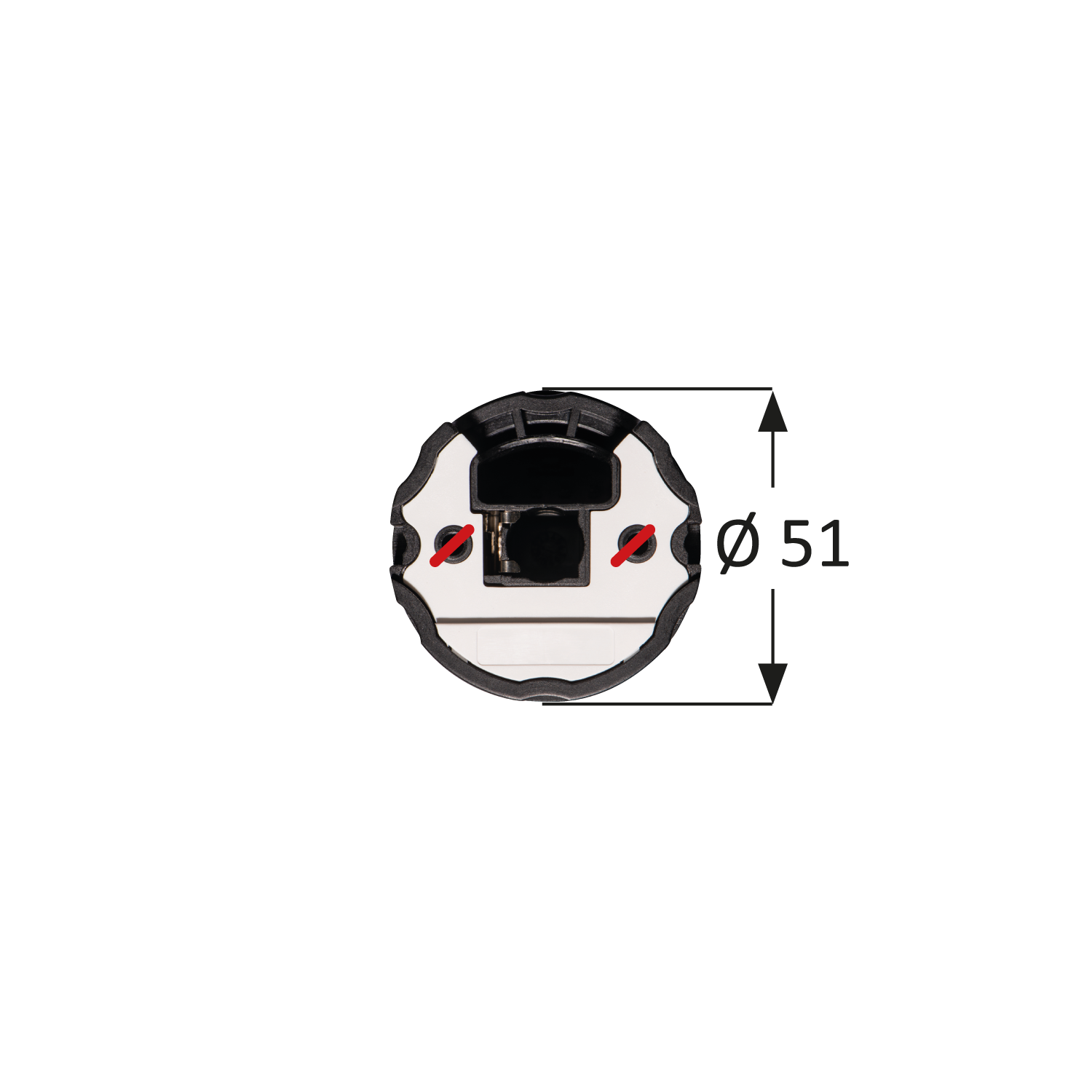

SEZ-SMI, BR 2
Produktinfos
SMI steht für „Standard Motor Interface“, eine herstellerübergreifende, einheitliche Motorschnittstelle für Gebäudetechnik. Die Antriebe mit integrierter SMI-Technik sind einfach zu installieren und können in diverse Bus-Systeme eingebunden werden.
Erhältlich sind die SMI-Antriebe in den Varianten SE Plus (s. untenstehende Tabelle), SE Pro und SEZ (auf Anfrage), daher sind sie in nahezu allen Arten von Behängen einsetzbar. Die Parallelschaltung von bis zu 16 SMI-Antrieben ist möglich. Verfügbar in BR 1 (ab SW 40/Wellen-Ø 40 mm), BR 2 (ab SW 50/ Wellen-Ø 50 mm) und SE Plus-SMI auch in BR 3 (ab SW 70/Wellen-Ø 70 mm).
SMI-Antriebe werden ohne Adapter ausgeliefert. Diese und die steckbaren Anschlussleitungen (5-adrig) für BR 1 und 2 müssen separat bestellt werden.
Produktvorteile
- Einsetzbar für Zip-Screens
- Individuelle Antriebs-ID ermöglicht Einzelsteuerung bei Parallelanschluss
- Rückmeldungen von jedem Antrieb (z. B. Positionsabfragen)
- Hohe Präzision bei der Positionierung
- Parameteranpassung zur Anlagenoptimierung oder Installation (per SMI)
- Vielfältige Diagnosefunktionen
Produktvideos
Universal-Einstellschalter für alle SE..-, SE..-RC- und SE..-SMI-Antriebe (4- oder 5-adrig)
Downloads
Technische Details
| Typ | SEZ 1/10-SMI | SEZ 2/7-SMI | SEZ 2/10-SMI | SEZ 2/15-SMI | SEZ 2/20-SMI | SEZ 2/30-SMI | SEZ 2/40-SMI | |
| Art.-Nr. | 31 06 43 | 31 53 11 | 31 53 31 | 31 53 51 | 31 53 71 | 31 53 81 | 31 53 91 | |
| Nenndrehmoment Nm | 10 | 7 | 10 | 15 | 20 | 30 | 40 | |
| Zugkraft N | 450 | 220 | 310 | 460 | 610 | 920 | 1230 | |
| Drehzahl U/min | 15 | 17 | 17 | 17 | 17 | 17 | 17 | |
| Leistung W | 115 | 95 | 124 | 152 | 172 | 220 | 345 | |
| Stromaufnahme A | 0,5 | 0,41 | 0,55 | 0,66 | 0,75 | 0,95 | 1,5 | |
| Spannung V | 230 | 230 | 230 | 230 | 230 | 230 | 230 | |
| Frequenz Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Betriebszeit min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | |
| Prüfzeichen | CE | CE | CE | CE | CE | CE | CE | |
| Endschalterbereich U | - | - | - | - | - | - | - | |
| Außendurchmesser mm | 35 | 45 | 45 | 45 | 45 | 45 | 45 | |
| Leitungslänge m | 3 | - | - | - | - | - | - | |
| Länge L 1 mm |
 |
454 |
505 | 505 | 530 | 545 | 565 | 566 |
| Länge L 2 mm | 494 | 488 | 488 | 513 | 528 | 548 | 549 | |
| Länge Vierkantzapfen mm | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
