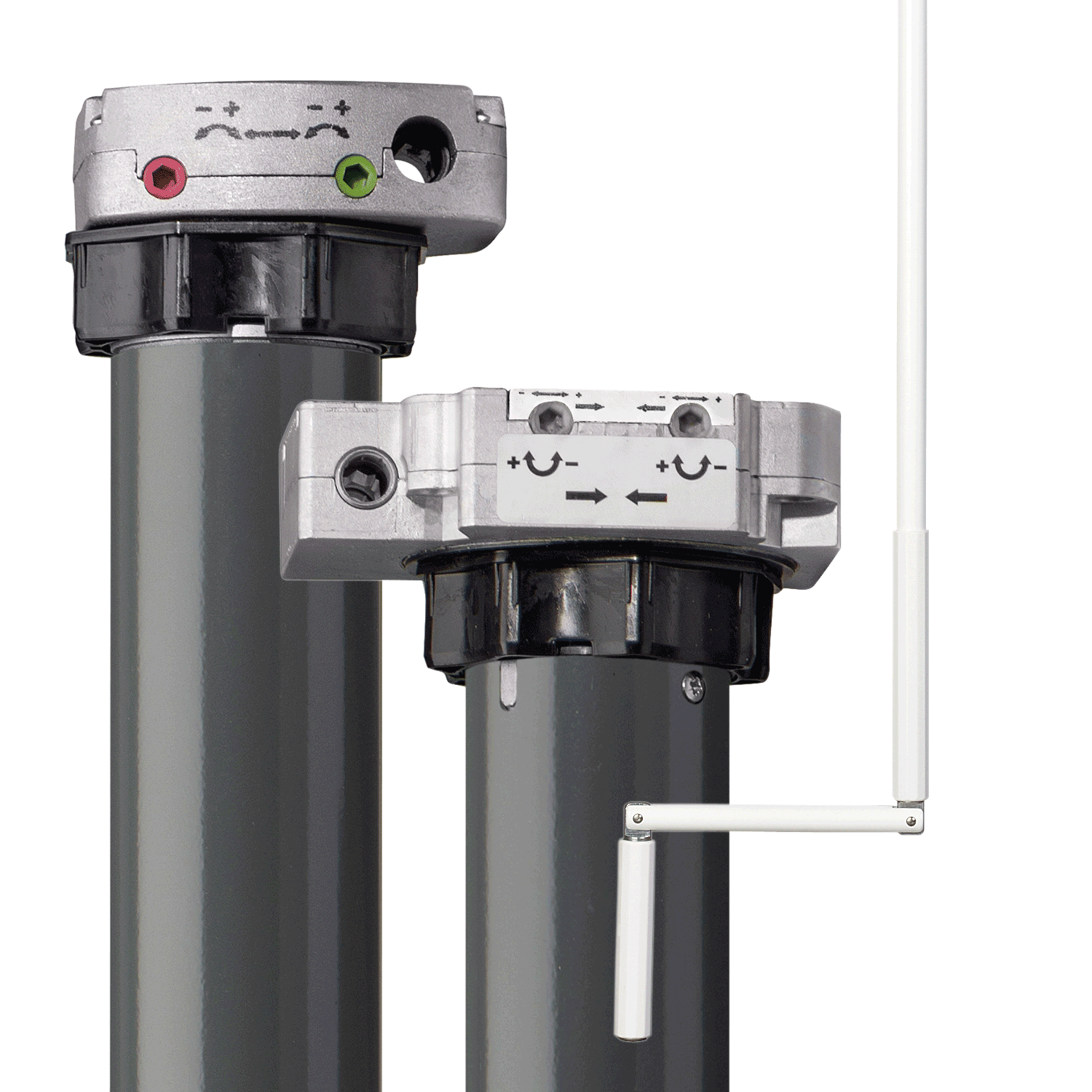

SP-NHK
Universalantrieb mit mechanischer Endabschaltung und Notbedienung per Kurbelstange

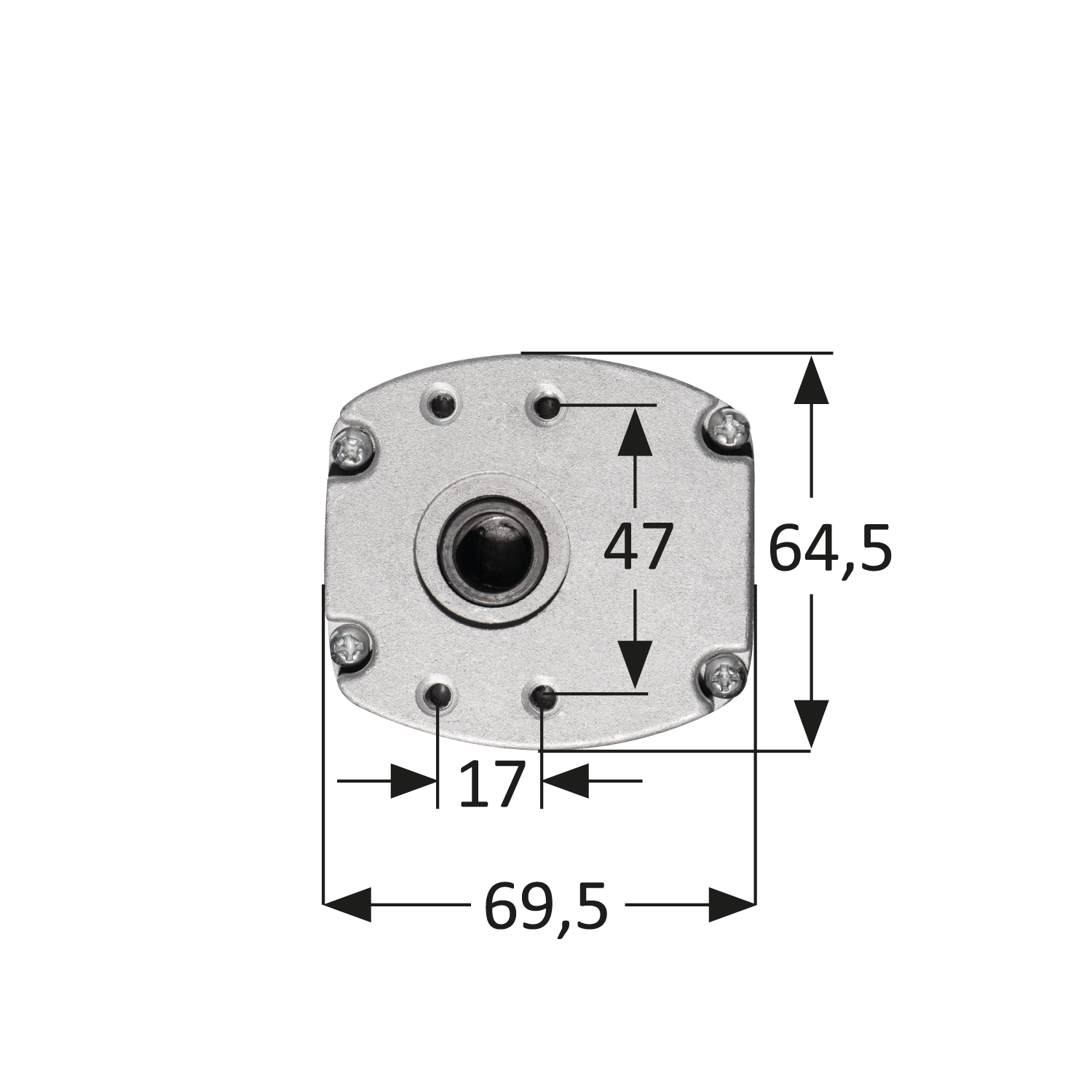

SP-NHK, ≤ 20 Nm, BR 2

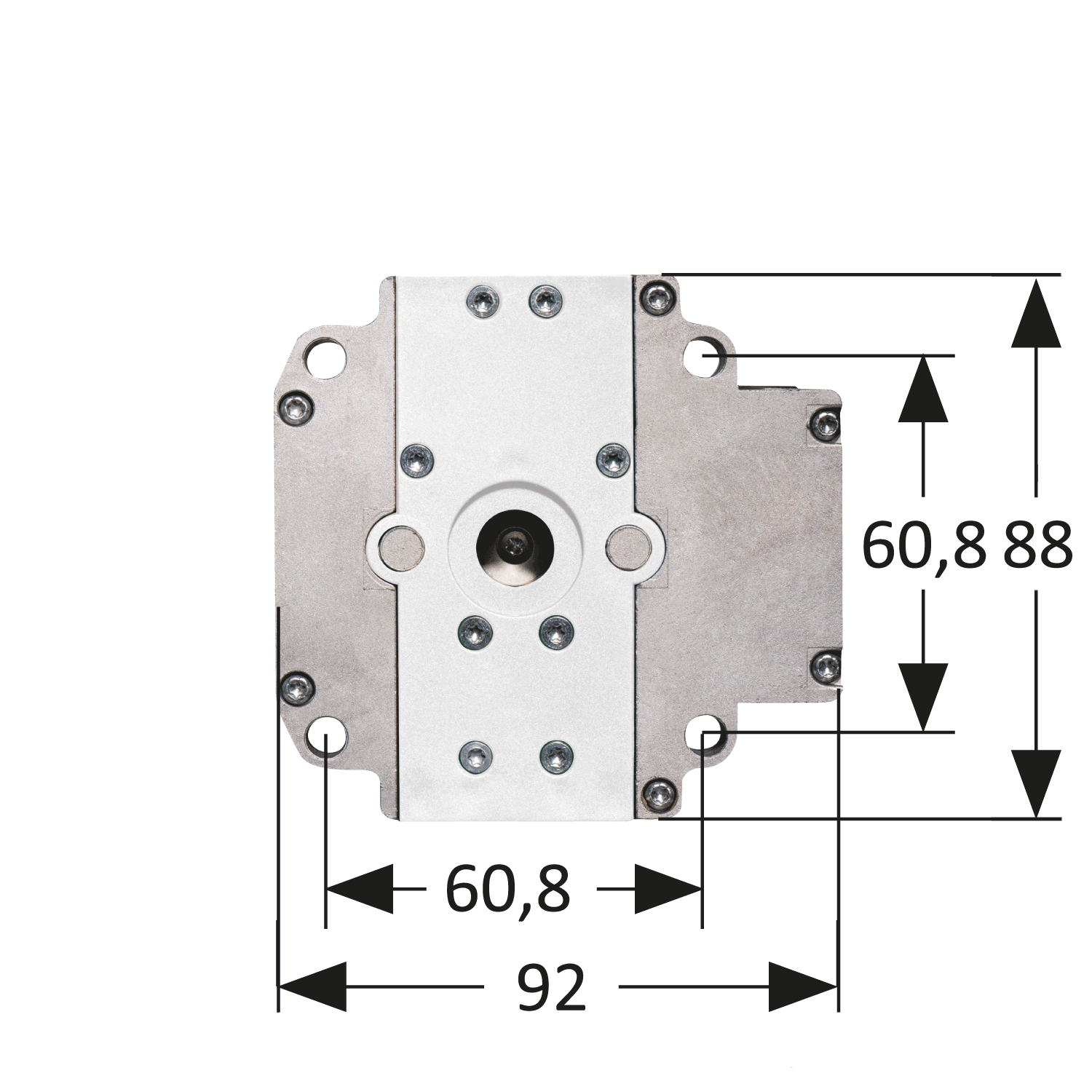

SP-NHK, ≥ 30 Nm, BR 2/3
Produktinfos
Notöffnung durch Kurbeln
Der SP-NHK ist ein mechanischer Antrieb für viele Arten von Behängen, der zusätzlich mit einer Nothandkurbel bedient werden kann. Dies gibt ein sicheres Gefühl, vor allem für Notfälle mit Stromausfall. Die Endlagen werden händisch am Motorkopf eingestellt und bleiben nach Kurbelbedienung bestehen.
Die Parallelschaltung mehrerer SP-NHK-Antriebe ist nicht zulässig! Bei gleichzeitiger Ansteuerung von zwei oder mehr SP-NHK-Antrieben über einen Schalter oder eine Zeitschaltuhr muss ein Trennrelais verwendet werden.
Verfügbar mit zwei unterschiedlichen Übersetzungsverhältnissen:
- 13:1 in BR 2 (ab SW 50/Wellen-Ø 50 mm) bis einschließlich 20 Nm. Inkl. Steckbarer Anschlussleitung (Unistecker). Für Antriebe BR 2 müssen Adapter separat bestellt werden.
- 55:1 in BR 2 (ab SW 50/Wellen-Ø 50 mm) und BR 3 (ab SW 70/Wellen-Ø 70 mm) ab 30 Nm. Antriebe BR 3 werden standardmäßig mit Adaptern ausgeliefert. Für Antriebe BR 2 müssen Adapter und die steckbaren Anschlussleitungen separat bestellt werden.
Produktvorteile
- Getriebeübersetzung von 13:1 ermöglicht ein schnelles Heraufkurbeln des Rollladens im Notfall
- Alternative: Getriebeübersetzung von 55:1 für große Rolltore
- Große Bediensicherheit dank Nothandkurbel, Notfall-Funktion auch bei Stromausfall sichergestellt
- Durch Betätigung der Nothandkurbel verstellen sich die Endlagen des Rollladens nicht
- Absolute Wartungsfreiheit
- Steckbare Anschlussleitung (Unistecker)
- Einfache, mechanische Einstellung der Endpunkte „Punkt zu Punkt“, kein oberer Anschlag nötig
Technische Details
| Typ | SP 2/7-NHK | SP 2/10-NHK | SP 2/15-NHK | SP 2/20-NHK | SP 2/30-NHK | SP 2/40-NHK | SP 2/50-NHK | SP 3/50-NHK | SP 3/60-NHK | SP 3/70-NHK | SP 3/80-NHK | SP 3/120-NHK | |
| Art.-Nr. | 35 28 52 | 35 28 62 | 35 28 72 | 35 28 82 | 35 22 93 | 35 22 03 | 35 21 53 | 35 66 63 | 35 65 23 | 35 66 83 | 35 65 33 | 35 65 43 | |
| Nenndrehmoment Nm | 7 | 10 | 15 | 20 | 30 | 40 | 50 | 50 | 60 | 70 | 80 | 120 | |
| Eff. Rollladengewicht (kg) bei 1,5 m Rollladenhöhe | 19 | 25 | 35 | 45 | 67 | 88 | 102 | 99 | 116 | 135 | 154 | 232 | |
| Eff. Rollladengewicht (kg) bei 2,5 m Rollladenhöhe | 15 | 20 | 29 | 37 | 56 | 72 | 83 | 81 | 100 | 116 | 130 | 200 | |
| Bezugswellentyp | SW 60 | SW 60 | SW 60 | SW 60 | SW 60 | SW 60 | SW 60 | SW 70 | SW 70 | SW 70 | SW 70 | SW 70 | |
| Zugkraft N | 220 | 310 | 460 | 610 | 920 | 1230 | 1530 | 1330 | 1600 | 1860 | 2130 | 3200 | |
| Drehzahl U/min | 17 | 17 | 17 | 17 | 17 | 17 | 12 | 17 | 12 | 17 | 12 | 11 | |
| Leistung W | 95 | 105 | 152 | 172 | 220 | 345 | 345 | 315 | 245 | 435 | 322 | 435 | |
| Stromaufnahme A | 0,41 | 0,45 | 0,66 | 0,75 | 0,95 | 1,5 | 1,5 | 1,4 | 1,1 | 1,9 | 1,4 | 1,9 | |
| Spannung V | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | |
| Frequenz Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Betriebszeit min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | |
| Prüfzeichen | CE | CE | CE | CE | CE | CE | CE | CE | CE | CE | CE | CE | |
| Endschalterbereich U | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| Außendurchmesser mm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 58 | 58 | 58 | 58 | 58 | |
| Leitungslänge m | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Länge L 1 mm |  | 567 | 567 | 567 | 567 | 668 | 668 | 668 | 803 | 803 | 803 | 803 | 803 |
| Länge L 2 mm | 542,5 | 542,5 | 542,5 | 542,5 | 641 | 641 | 641 | 776 | 776 | 776 | 776 | 776 | |
