SEZ-NHK z jednokierunkowym sprzęgłem
Napęd do Zip-Screenów z obsługą awaryjną
SEZ-NHK mit Nothandkurbel mit Freilauf
INFORMACJE O PRODUKCIE
Innowacyjna technologia dla Zip-Screenów zapewniająca niezawodność i wygodę
Napęd SEZ-NHK to pierwsze na świecie rozwiązanie do awaryjnego otwierania Zip-Screenów z napędem silnikowym.

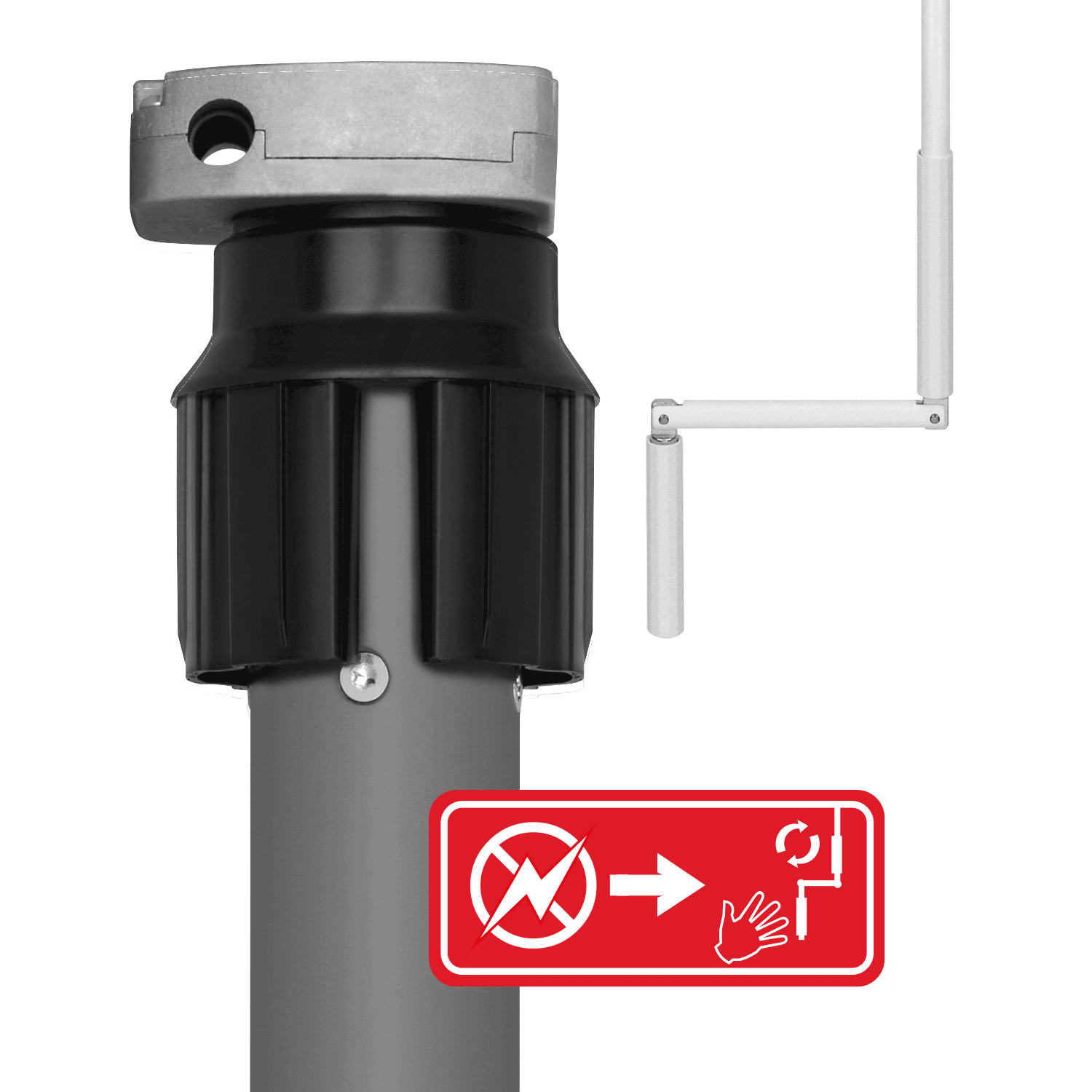

Jeśli na drugiej drodze ewakuacyjnej lub ratunkowej zainstalowane są Zip-Screeny, należy zapewnić możliwość ich ręcznego otwarcia w sytuacji awaryjnej (w tym po awarii zasilania) w celu udrożnienia drogi ewakuacji. SEZ-NHK to napęd z elektronicznym wyłącznikiem krańcowym połączony z awaryjną ręczną obsługą za pomocą korby.

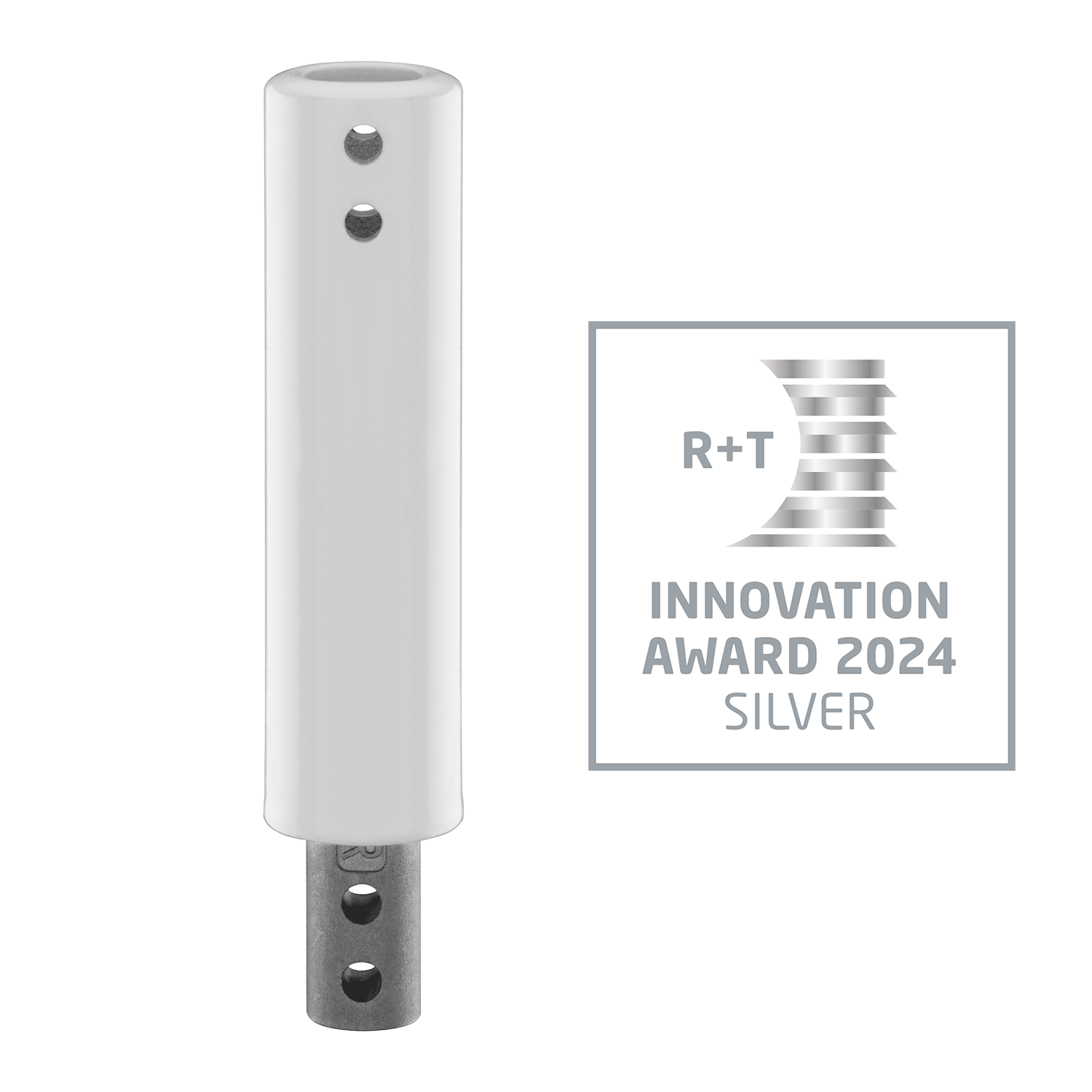

Sprzęgło jednokierunkowe zainstalowane między korbą, a przegubem kardana zapewnia, że Zip-Screen może być obracany tylko w prawidłowym kierunku, tj. do góry. Zapobiega to uszkodzeniu tkaniny i systemu. Podczas obracania korbą w niewłaściwym kierunku, siła nie jest przenoszona przez sprzęgło jednokierunkowe.
Po ręcznym zwinięciu Zip-Screenu, pozycje krańcowe napędu SEZ-NHK zostają zachowane. Wystarczy przesunąć go tylko raz, do górnego ogranicznika.
Montaż napędu SEZ-NHK, jest taki sam jak wszystkich napędów NHK.
Dostępny w serii 2 (Ø wałka 45 mm).
Dostępne od 2. kwartału 2024 r.
Masz pytania dotyczące naszych produktów?
ZALETY PRODUKTU
- Awaryjna ręczna obsługa zip-screenów za pomocą korby
- Intuicyjna obsługa w sytuacjach awaryjnych: Screeny można zwinąć korbą tylko w kierunku GÓRA. Obracanie w DÓŁ jest uniemożliwione przez sprzęgło jednokierunkowe.
- Ochrona przed uszkodzeniem dzięki sprawdzonemu systemowi wykrywania przeszkód, wykrywaniu podmuchów wiatru przy podnoszeniu i ochronie przed przymarznięciem.
- Automatyczne ustawianie punktów krańcowych: Góra - dół - gotowe!
- "Funkcja cofania": trzykrotna próba pokonania przeszkody
- Łagodny dosuw do kasety
- Minimalne poluzowanie w górnym punkcie krańcowym
- Po ręcznym zwinięciu Zip-Screenu pozycje krańcowe napędu SEZ-NHK pozostają zachowane.
Filmy o produktach
W systemie Zip-Screen należy zwrócić szczególną uwagę na to, aby materiał nie został rozwinięty poza dolny punkt krańcowy. Ręczna awaryjna obsługa korbą bez sprzęgła jednokierunkowego, może doprowadzić do tego, że materiał może zostać nawinięty w odwrotny sposób, powodując nawinięcie tkaniny na wałek w niewłaściwym kierunku. Może to spowodować znaczne uszkodzenia systemu.
Napęd SEZ-NHK ze sprzęgłem jednokierunkowym skutecznie zapobiega nieprawidłowemu działaniu, umożliwiając otwieranie osłon przeciwsłonecznych tylko w prawidłowym kierunku "do góry", dzięki czemu idealnie nadaje się do bezpiecznego użytkowania w krytycznych obszarach. Napęd jest wyposażony we wszystkie funkcje znanego napędu SEZ, specjalnie dostosowane do Zip-Screenów, takie jak automatyczne ustawianie punktów krańcowych, czułe wykrywanie przeszkód i wykrywanie podmuchów wiatru, co zapewnia bezpieczne zwijanie w przypadku alarmu wiatrowego.
Awaryjna ręczna obsługa za pomocą korby umożliwia instalację napędu elektrycznego na drugiej drodze ewakuacyjnej i awaryjnej.
Szczegóły techniczne
| Typ | SEZ 2/7-NHK |
SEZ 2/10-NHK |
SEZ 2/15-NHK |
SEZ 2/20-NHK |
|
| Nr artykułu | |||||
| Znamionowy moment obrotowy w Nm | 7 |
10 |
15 |
20 |
|
| Siła ciągu [N] | 220 |
310 |
460 |
610 |
|
| Prędkość obrotowa [obr./min.] | 17 | 17 | 17 | 17 | |
| Moc [W] | 95 |
124 | 152 | 172 |
|
| Pobór prądu [A] | 0,41 | 0,55 | 0,66 | 0,75 | |
| Napięcie prądu [V] | 230 | 230 | 230 | 230 | |
| Częstotliwość [Hz] | 50 | 50 | 50 | 50 | |
| Maksymalny czas pracy [min] | 4 | 4 | 4 | 4 | |
| Stopień ochrony | IP 44 | IP 44 | IP 44 | IP 44 | |
| Certyfikat zgodności | CE, VDE | CE, VDE | CE, VDE | CE, VDE | |
| Zakres wyłączników krańcowych [obr.] | - | - | - | - | |
| Średnica zewnętrzna [mm] | 45 | 45 | 45 | 45 | |
| Długość kabla zasilającego [m] | 3 | 3 | 3 | 3 | |
| Długość L 1 mm | 564 |
564 | 589 |
604 | |
| Długość L 2 mm |
539 | 539 | 565 | 580 | |
| Długość trzpienia czworokątnego [mm]
|
12 | 12 | 12 | 12 | |
